Цена: 90 000 В наличии
Гидромотор Digga 305, 604-6017-15
Технические данные
| Параметр | Значение |
|---|---|
| Артикул | 604-6017-15 |
| Производитель | DIGGA (Дигга) |
| Аналоги | Eaton 305, 604601715, MO-000029 |
| Бренд | DIGGA (Дигга) impulse (импульс)Eaton |
| Модель техники | Digga (Дигга) PD4, PD7, PD8, PD10; Импульс (Impulse) D3,D5,D6,D7,D8,D10 |
Героторный гидромотор Digga 305, 604-6017-15 для привода планетарного редуктора вращателя DIGGA (Дигга); Объем 305
Устанавливается на гидровращателях DIGGA (Дигга) PD4, PD7, PD8, PD10 и Импульс (Impulse) моделей D3, D4, D5, D6, D7, D8, D10
В гидровращателях Digga серии PD применены планетарно-роторные (геролерные) гидромоторы с дисковым распределителем производства компании Char-Lynn, ранее входившей в корпорацию Eaton, а сейчас принадлежащей компании Danfoss. Гидромоторы для вращателей изготавливаются по специальному заказу Digga и имеют соответствующую маркировку. От стандартных гидромоторов, представленных в техническом описании, гидромоторы для вращателей Digga отличаются формой и размерами монтажного фланца и выходного вала, а также подшипниками. Рабочие параметры соответствуют стандартным.
Техническая информация по гидромоторам доступна как на сайте Eaton, так и Danfoss.
В данном случае применен гидромотор 2000 серии с рабочим объемом 305 см³.

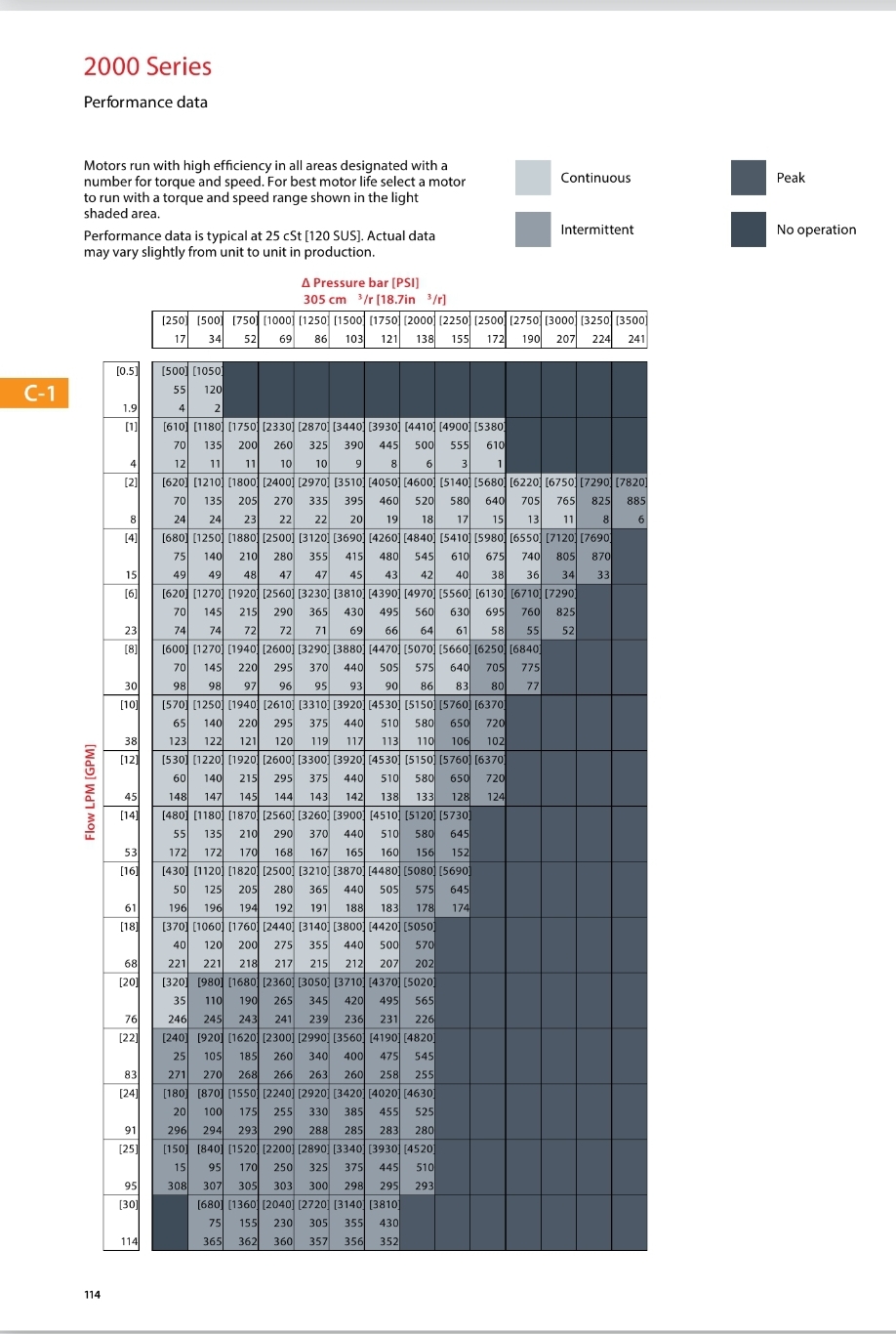

Во вложении представлены таблицы рабочих параметров.
По вертикали - значения подачи рабочей жидкости, л/мин.
По горизонтали - значения разницы давлений в трубопроводах подачи и слива рабочей жидкости. На пересечении указаны значения крутящего момента (Н•м) и частоты вращения (об/мин).
ЗНАЧЕНИЯ ОТНОСЯТСЯ К ГИДРОМОТОРУ.
Крутящий момент и частота вращения выходного вала гидровращателя кратно зависят от передаточного отношения редуктора.
Светлое поле таблицы - параметры подачи и давления, при которых гидромотор может работать длительно, или постоянно.
Более темное поле - допускается кратковременная работа, не более 10% времени в каждую минуту, когда гидромотор в работе. Еще более темное поле без значений - зона недопустимых параметров подачи и давлений для данного мотора.
Из анализа данной таблицы видно, что работа гидромотора при разнице давлений в подающей и сливной линиях 240 bar возможна только кратковременно, и при подаче, не превышающей 8 литров в минуту. Подчеркнем, 240 bar - это разница показаний двух манометров. Манометр в напорной линии может показывать больше.
Давление в сливной линии зависит от многих факторов - конструкции гидросистемы, состояния фильтров, вязкости масла и др. Поэтому для оценки перепада давлений следует установить манометр и в сливную линию, сделать это хотя бы однократно, и учитывать полученные значения при дальнейших измерениях.
Работа при значениях подачи, близких к максимально допустимым 68÷75 л/мин возможна длительно только при разнице давлений, не более 120 bar.
Опыт показывает, что гидромоторы такого типа имеют запас прочности, поэтому для гидромоторов, поставляемых на замену оригинальных моторов Digga, предусмотрели блок предохранительных клапанов, настроенных на перепад давлений 180 bar.
По нашему мнению, это позволит более уверенно эксплуатировать вращатель, имея ввиду невозможность постоянного контроля перепада давлений.
Однако и достичь максимально возможно крутящего момента не получится. С учетом того, что максимальный перепад давлений допустим только при очень небольших значениях подачи, а на практике операторы в случае затруднений , наоборот, увеличивают обороты ДВС, что приводит к увеличению подачи, считаем применение клапанов для ограничения давления правильным. И всегда объясняем это заказчику.
Поломка внутреннего валика гидромотора, которая имела место в данном случае, достаточно часто встречается в гидромоторах Digga 2000 серии. Из вышеизложенного, это объяснимо. В эксплуатации допустимые параметры часто превышаются, так как владельцы ориентируются только на предельные значения подачи и перепада давлений. Наработка до поломки бывает различной. На нее могут влиять много факторов. Подчеркнем, к нам попадают только гидромоторы с проблемами, но таких, в общем, немного относительно общего числа проданных гидровращателей.
